Описание

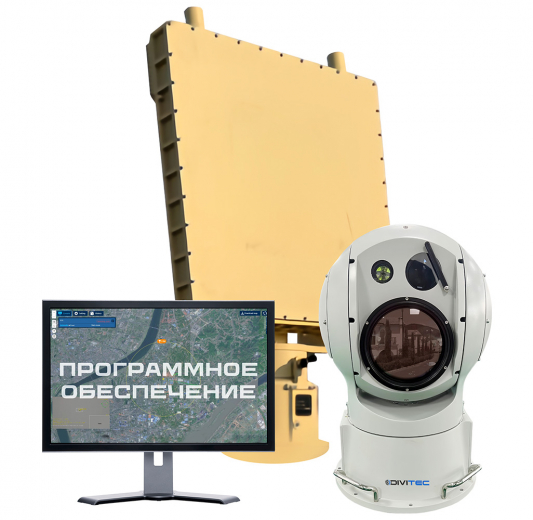

Комплекс обнаружения БПЛА «Циклоп-1» — это мощное и интеллектуальное решение для защиты воздушного пространства от угроз, исходящих от беспилотных летательных аппаратов. Разработанный с применением передовых радиолокационных и оптико-электронных технологий, комплекс объединяет в себе радар DT-RD5000L, тепловизионную и оптическую камеры серии DT-DBIPT, а также лазерный дальномер, формируя единую программно-аппаратную платформу для всестороннего контроля и анализа воздушной обстановки.
В основе системы лежит FMCW-радар, работающий в нелицензируемом K-диапазоне (24 ГГц). Он обеспечивает круговой обзор 360° по горизонту и регулируемый вертикальный угол до 30°, с возможностью одновременного отслеживания до 100 целей. Высокая точность измерений (до 2 м по дальности и ≤ 0.5° по азимуту) и способность фиксировать дроны с ЭПР до 0.01 м² (на расстоянии до 3 км) делают «Циклоп-1» эффективным средством раннего обнаружения и сопровождения даже малозаметных воздушных объектов, включая популярные модели дронов, такие как DJI Phantom 4.
Оптико-электронная часть комплекса включает высокочувствительный тепловизор с разрешением до 1280×1024 и видеокамеру с 50-кратным оптическим увеличением, позволяющие вести наблюдение как днём, так и ночью, в условиях пониженной видимости и сложной метеообстановки. Лазерный дальномер с дальностью действия более 10 км обеспечивает высокоточное измерение расстояния до цели (с точностью ±3 м), что критично для принятия оперативных решений в режиме реального времени.
Система оснащена специализированным программным обеспечением DIVITEC RADAR, работающим на сервере с ОС Windows. ПО обеспечивает обработку и визуализацию поступающих данных, синхронизацию координат, управление камерами и радаром, автоматическую идентификацию типов целей (дроны, люди, техника), а также передачу данных в другие системы безопасности. Благодаря поддержке современных сетевых протоколов и стандартов (ONVIF, TCP/IP, RTSP и др.), комплекс легко интегрируется в существующие инфраструктуры видеонаблюдения и охраны периметра.
«Циклоп-1» предназначен для круглосуточной эксплуатации в самых суровых климатических условиях (от -45°C до +60°C), имеет высокий уровень пыле- и влагозащиты (IP65/IP66), холодный старт при -25°C и устойчивость к внешним воздействиям. Это надежный выбор для защиты стратегических объектов, промышленных предприятий, аэродромов, приграничных зон и других территорий, где необходим строгий контроль воздушного пространства и эффективное подавление беспилотных угроз.
| Радар | |
| Тип комплекса | Радиолокационно-оптоэлектронный, круговой обзор 360° |
| Диапазон радара | FMCW, K-диапазон 24 ГГц |
| Скорость обзора | 10/20 об/мин (60/120°/с) |
| Дальность детекции РЛС | При ЭПР = 0.01 м2 - 3 км |
| Одновременное сопровождение | До 100 целей |
| Точность РЛС | Дальность ±2 м; азимут ≤0,5°; угол места ±0,5° |
| Дальность комплекса | До 3 км |
| Оптический канал | |
| Разрешение | 2 Мп |
| Количество кадров | 30 к/с |
| Объектив | 6.9–345 мм |
| Увеличение | 50× опт. |
| Тепловизионный канал | |
| Разрешение | 640×512 (интерп. 1280×1024) |
| Чувствительность | 40 mK |
| Количество кадров | 25 к/с |
| Объектив | 30-150 мм |
| Лазерный дальномер | |
| Длина волны | 1535 нм ±5% |
| Угол рассеивания | ≤0.7 мрад |
| Дальность действия | 1 км (БПЛА 35х35 см) |
| Апертура | F1.0 |
| Диапазон частот | 1 Гц |
| Параметры БПЛА | |
| Дальности ОЭ-модуля (БПЛА 35×35 см) |
Детекция: оптика ≥2.5 км / ИК ≥1.2 км; трекинг: оптика ≥2.0 км / ИК ≥1.0 км; идентификация: оптика ≥1.5 км / ИК ≥0.5 км |
| Сервер/ ПО | |
| ПО | DIVITEC RADAR |
| ОС | Windows 7/8/10 (x64) |
| Процессор | i7 |
| ОЗУ | 16 ГБ |
| ПЗУ | 512 ГБ |
| Степень защиты | IP65/IP66 |
| Температурный диапазон | −45°C…+60°C (камера: холодный пуск с −25 °C) |
| PTZ (поворотный механизм) | |
| Панорама | 0°–360° |
| Точность позиционирования | ±0.01° |
| Наклон | −60°…+90° |
| Скорость поворота | До 80°/с |
| Точность | ±0.01° |
| Энергопитание/ потребление | РЛС: AC 100–240 В / до 350 Вт; камера: AC 220 В или DC 48 В / ~100 Вт |
| Габариты и масса | РЛС: 780×500×350 мм / 25 кг; камера: 303×95×107 мм / 8 кг |
|
Рабочая частота
|
24 ГГц |
|
Расстояние обнаружения целей
|
3000 м |
|
Горизонтальный угол обнаружения
|
360° |
|
Разрешение тепловизора
|
640×512 |
|
Разрешение видеокамеры
|
2 Мп |
|
Детекция целей
|
Дрон |
|
Чувствительность тепловизора
|
40mK |
|
Комплекс
|
Тепловизор |
|
Одновременное обнаружение целей
|
До 100 |
|
Определяемые параметры
|
Дальность, азимут, высота, Скорость цели |
|
Назначение
|
Обнаружение, распознавание и сопровождение БПЛА |
|
Состав
|
PTZ камера DT-DBIPT8700/TZ5/Z50 , Радар DT-RD5000L, Сервер/ ПО DIVITEC RADAR |
|
Методы
|
РЛС (ЭПР), оптика, тепловизор, RF (каналы управления) |
|
Дальность (макс.)
|
До 4 км |
|
Работа
|
Круглосуточно (день/ночь) |
|
Автонаведение PTZ
|
Реализовано |
|
Режим
|
4D DBF (цифровое формирование ДН) |
|
Спектры
|
Оптический + тепловизионный |
|
Режим наблюдения
|
День/ночь |
|
Функции
|
Распознавание, автосопровождение, автозум, автофокус |
|
ОС
|
Windows 7/8/10 (64-бит) |
|
Процессор
|
Intel i7 |
|
ОЗУ
|
16 Гб |
|
Накопитель
|
512 Гб |
|
Функции аналитики
|
Агрегация РЛС+видео, трекинг, выдача координат, автонаведение PTZ |
